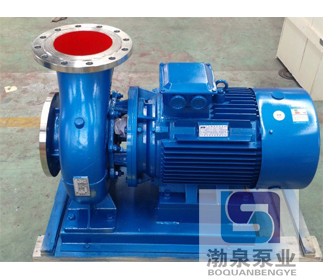

臥式單級單吸化工泵是渤泉泵業制造有限公司的主導化工泵產品。系列型號有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型，臥式單級單吸化工泵系根據IS型、IR型離心泵之性能參數，參照標準ISO2858和管道離心泵標準JB/T53058-93進行設計制造，采用國內水力模型優化設計而成。是根據使用溫度、介質等不同在ISW型基礎上派生而出適用耐腐蝕性化工泵，在ISW型基礎上派生而出的還有熱水泵、高溫泵、化工泵、油泵等，該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀。該系列產品具有運行平穩無振動；不同材質的硬質合金密封，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲；故障率低：結構簡單合理，整機無故障工作時間大大提高。

二、用   途
1、ISWH型臥式化工離心泵適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等行業輸送有腐蝕性的液體。使用溫度－20℃~+105℃。
2、ISW型臥式臥式管道離心泵供輸送清水及物理化學性質類擬清水的其它液體之用。適用于工業和城市給排水、高層建筑增壓送水、船用、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環及設備配套。使用介質溫度不超過85℃。
3、ISWR型臥式熱水循環泵適用于能源、冶金、木材加工、化工、紡織、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房采暖循環等場合。使用溫度不超過120℃。
4、ISWY型臥式防爆油泵適用于石油、輕紡、化工、機械等行業輸送易燃、易爆液體，被輸送介質溫度不超過120℃。
5、ISWHY型臥式不銹鋼防爆型化工離心泵，適用于輸送易燃、易爆性化工液體。
6、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型臥式低轉速離心泵，適應環境噪聲要求較高的場合，尤其適用空調系統冷凍水、冷卻水循環及末端增壓。

三、工作條件:
1、泵系統最高工作壓力為1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa（泵系統工作壓力高于1.6Mpa時，應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部采用鑄鋼。
2、輔送介質為清水或物理化學性質類似清水的其它液體（輸送介質帶有細小顆粒時，應在訂貨時另行提出，以便裝配耐磨式機械密封）所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
3、周圍環境溫度不超過40℃,海拔高度不超過1000m，相對濕度不超過95%。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

四、產品特點:
1、結構緊湊。該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的運靜平衡，運行時無振動、低噪音，延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無匯漏、使用壽命長。
4、采用先進水力模型，具有效率高，性能好等特點。
5、結構獨特。泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護。
6、該系列臥式泵進口為水平方向，出口為垂直向上結構，便于管路布置。

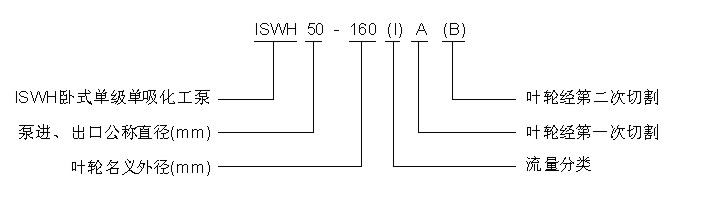

五、型號意義：

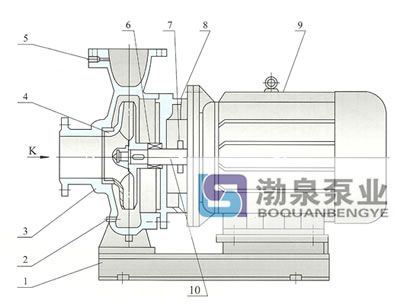

六、結構說明圖：

結構見圖。該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有封密環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。

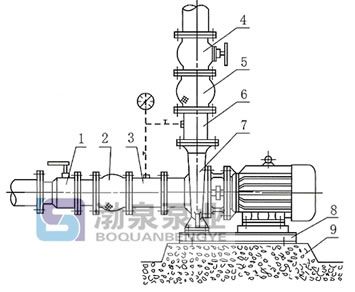

七、安裝方式圖：
