| 屏蔽泵的工作原理及結構 | ||||||||||||||||||
| 發布者：www.0755dbj.com 發布時間：16-06-03 閱讀：次 |
||||||||||||||||||

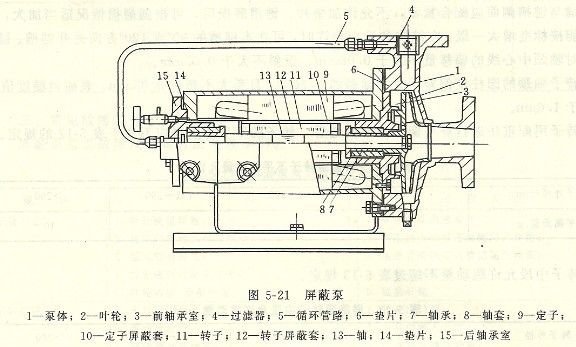

屏蔽泵的原理,屏蔽泵工作原理,屏蔽泵的結構 屏蔽泵工作原理從結構上看，它仍屬于管道離心泵的一個類型。如圖5 21所示，它的特點是泵的葉輪2和電動機轉子11連成一體，并且一同裝在一個密封的殼體中這樣就不需要任何動密封裝置，而從根本上消除了泄漏的可能性，故適用于輸送易燃、易爆、有毒、有放射性和貴重的料液。

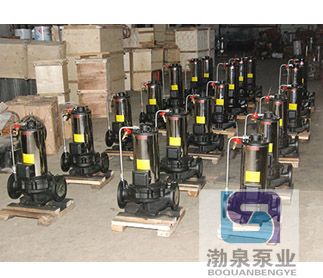

屏蔽泵中電動機的轉子和定子之間用一個稱為屏蔽套的薄壁圓筒封閉起來，使電動機繞組不與被輸送的液體接觸。從壓出口引出一個循環支路來冷卻電動機和潤滑軸承。 屏蔽泵又名無密封離心泵，屏蔽泵還具有結構簡單緊湊，零件少，占地小，操作可靠，長期不需要檢修等優點。缺點是效率低，比一般離心泵低26%—50%。  PBG型屏蔽式管道泵,吸收了國際上屏蔽泵設計及制造的先進技術,將電機的屏蔽技術應用于流體輸送領域,為適應國內市場需求而最新推出的系列化新產品。 PBG型屏蔽式管道泵系列性能參數基本符合國際標準IS02858及國家標準JB/T6878.2-93的規定。具有設計規范,通用化程度高,結構合理,性能穩定,運轉低噪音,無振動等顯著特點,是替代常規臥式離心泵,立式管道泵的理想產品。 全系列共67個品種,184個規格,其性能范圍:流量6.3～1080m3/h,揚程12.5～125m,配用電機功率0.37～160kW,轉速1450r/min和2900r/min。
二、產品特點：
|
||||||||||||||||||
|
||||||||||||||||||
